Руководство пользователя Geo-Map

Веб-карта для полевой работы: точки, линии, области, слои, координаты WGS84 / СК-42 / MGRS, анализ рельефа и обмен файлами с AlpineQuest (.ldk), GeoJSON, GPX и KML.

1. Интерфейс и начало работы

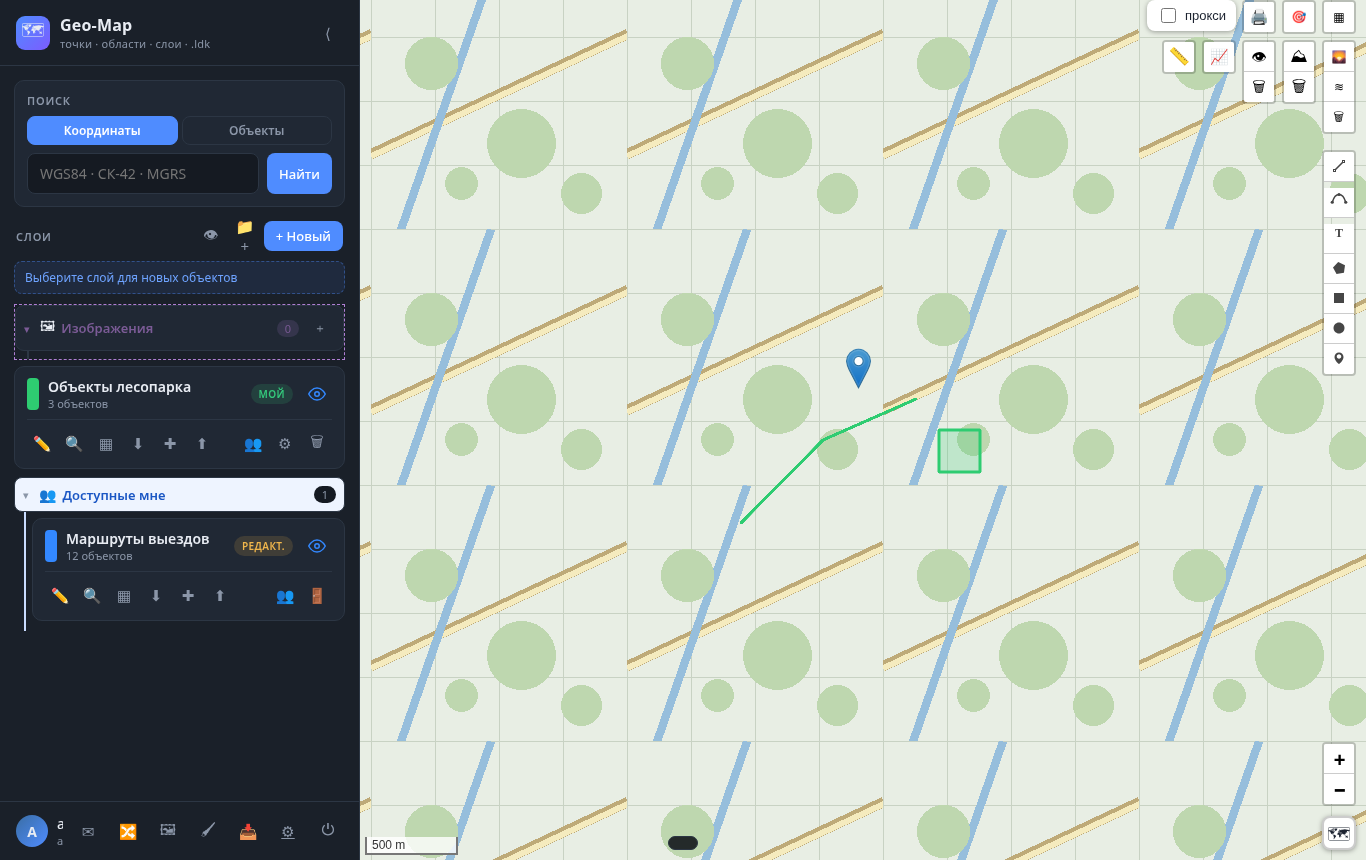

После входа открывается карта с боковой панелью. Панель сворачивается кнопкой ⟨ и открывается кнопкой ☰. Приложение запоминает последнюю позицию карты и выбранную подложку.

Кнопка 🛠 над панелью инструментов справа сворачивает все инструменты карты в одну кнопку — удобно на маленьком экране; повторное нажатие возвращает панель. Блок «🛟 Командная работа» в боковой панели — быстрый вход в группу: название группы, приглашение участника, кнопки чата и центра управления. Если вы работаете один, блок можно свернуть — он не мешает.

Тумблер «прокси» (загрузка тайлов через сервер или напрямую) и километровая сетка СК-42 (▦) запоминаются за вашей учётной записью на сервере — настройки одинаковы на телефоне и компьютере. По умолчанию для новых пользователей прокси выключен, сетка включена.

2. Поиск по координатам и объектам

Вкладка Координаты понимает форматы:

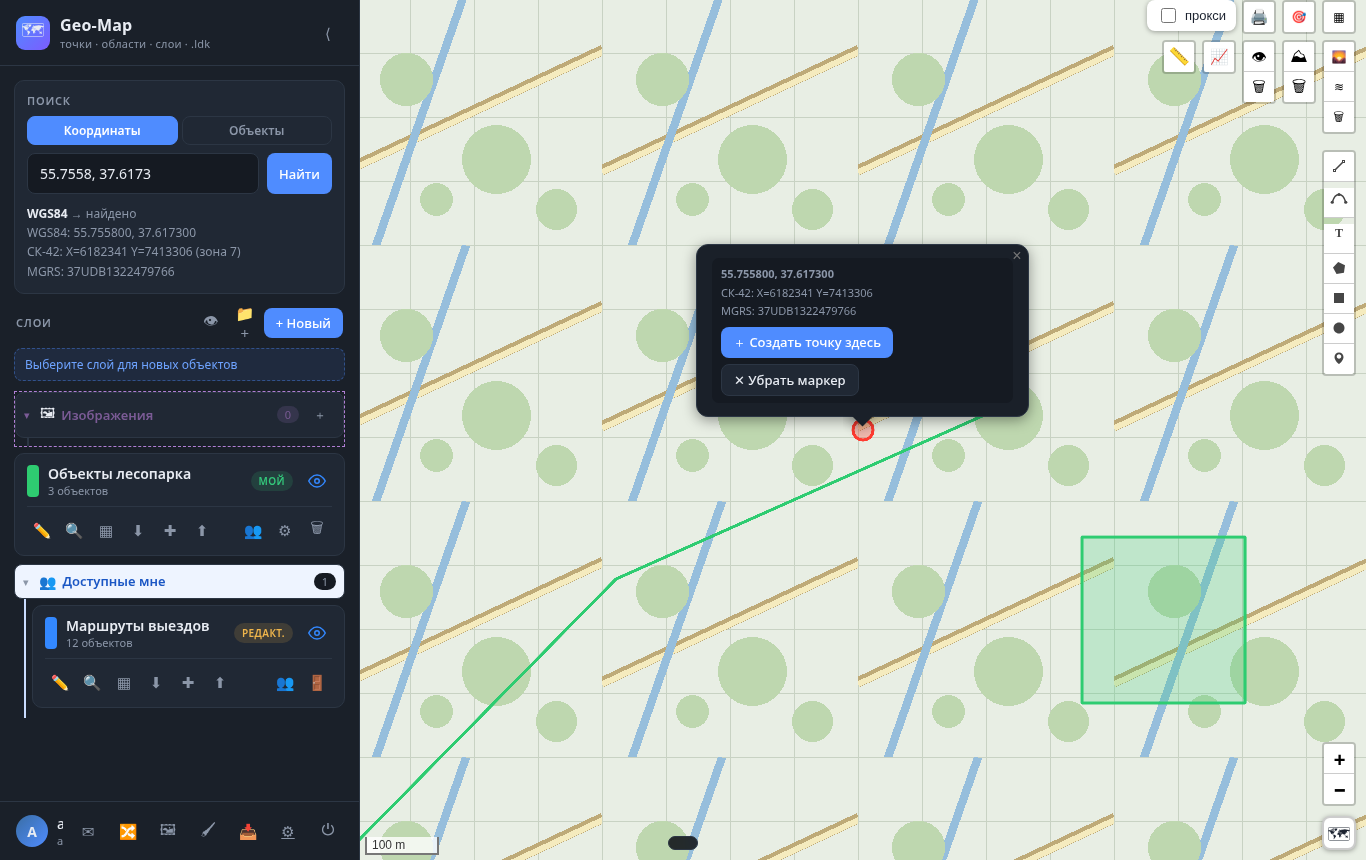

Найденная точка показывается красным маркером; в его попапе видны координаты во всех трёх системах, можно сразу создать объект в этом месте или убрать маркер. Вкладка Объекты ищет по названиям и описаниям объектов во всех доступных слоях.

3. Контекстное меню карты

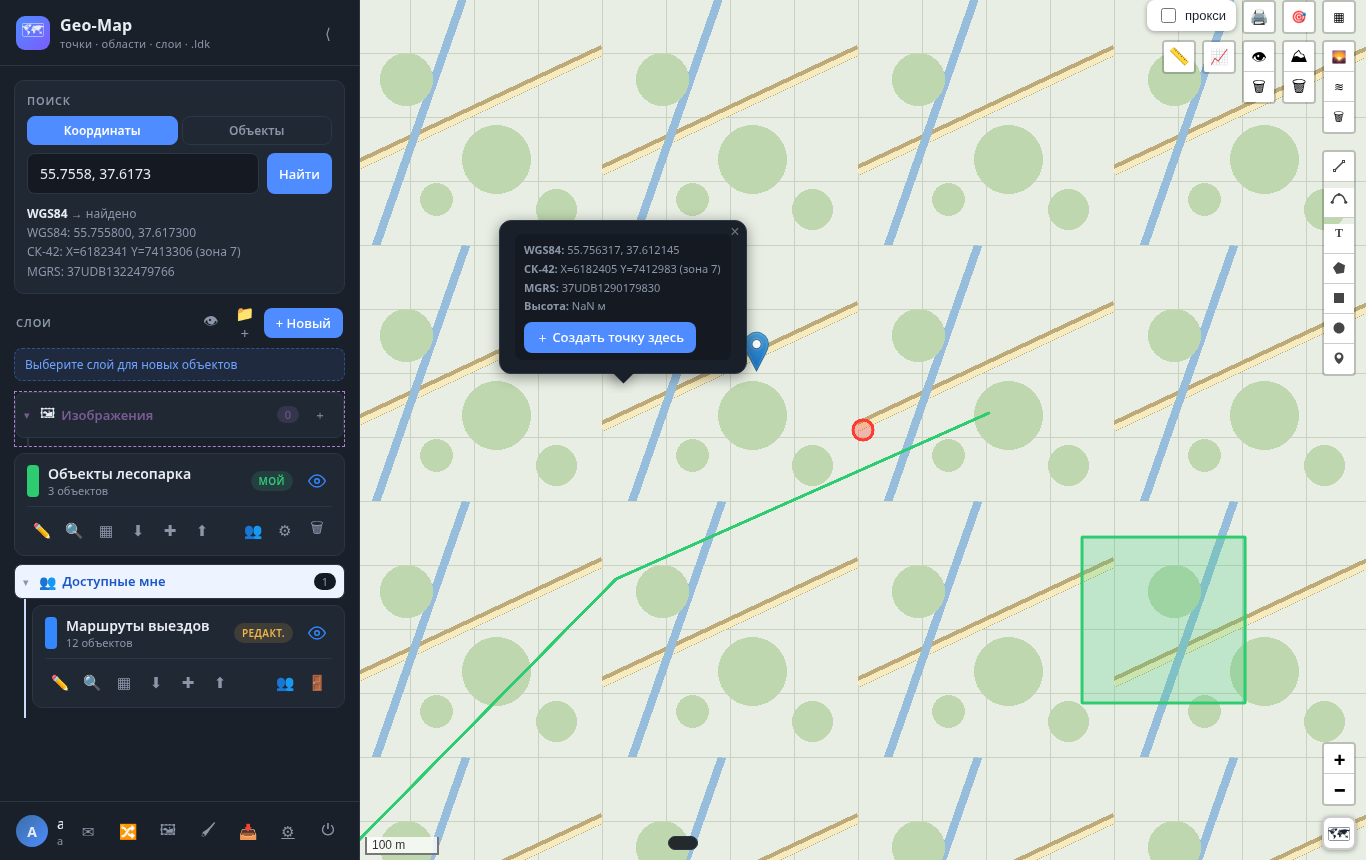

Правый клик по карте показывает координаты точки в WGS84, СК-42 и MGRS, высоту местности и два действия: «＋ Создать точку здесь» — обычный объект через стандартный диалог, и «🔔 Создать событие» — оповещение группы (см. п. 13). Событие — не объект на слое: оно живёт отдельно и исчезает через сутки.

4. Создание объектов

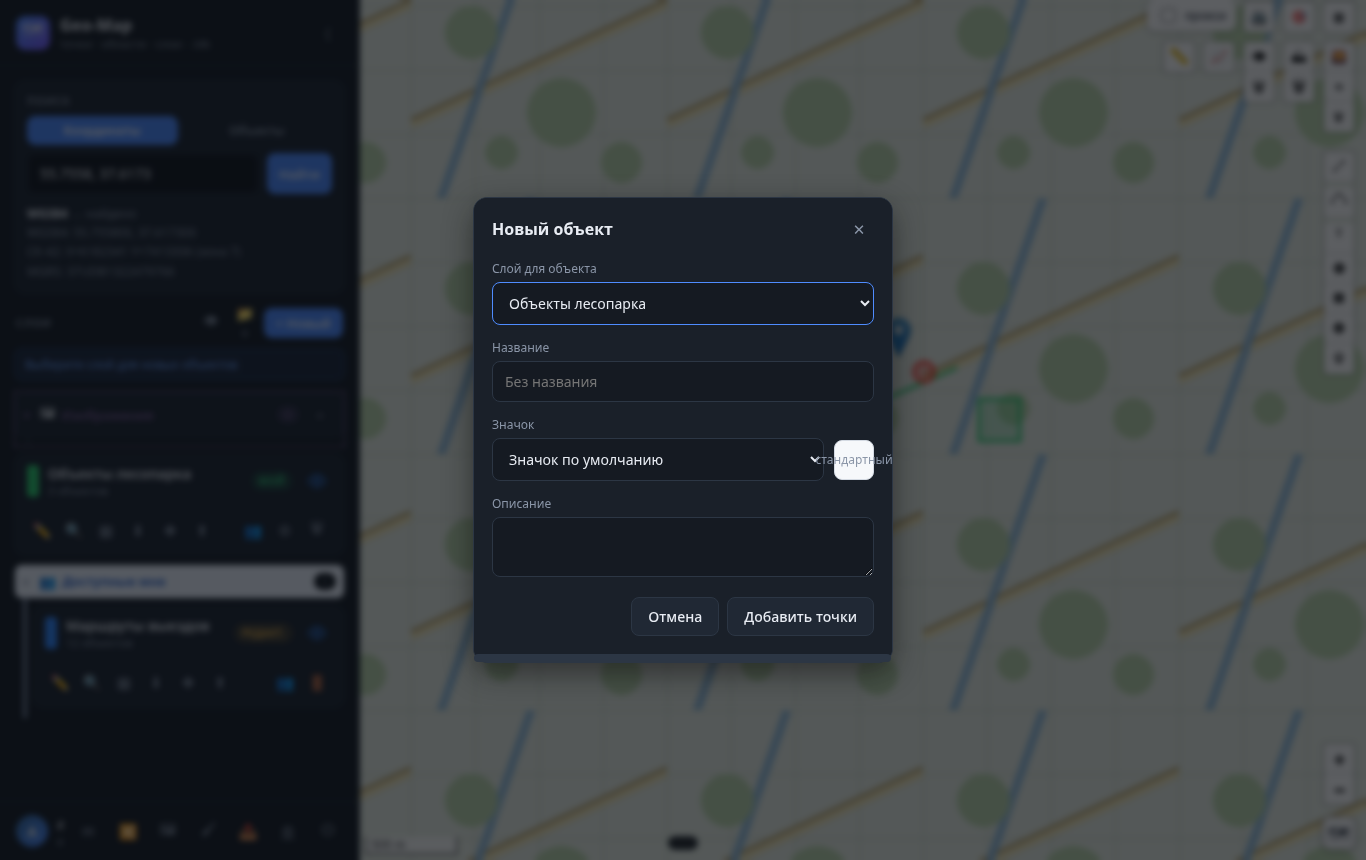

На панели инструментов справа доступны: точка, линия, многоугольник, прямоугольник, круг и надпись. Выберите инструмент, кликните по карте (для линий и полигонов — серия кликов и двойной клик в конце), заполните название и описание. Объект сохраняется в активный слой.

Быстрые способы поставить точку: из поиска (п. 2), из контекстного меню (п. 3), массовый ввод списком координат кнопкой ✚ у слоя.

Значок точки выбирается в отдельном конструкторе значков — кнопка 🙂 Выбрать значок… в диалоге создания: окно с клавиатурой эмодзи, значками библиотеки и выбором фона за значком (цветная подложка — круглая или скруглённый квадрат). Выбранный эмодзи рисуется на карте как есть, без булавки. Тот же конструктор открывается кнопкой 🙂 Изменить значок… в карточке объекта и используется в админке у категорий событий (п. 13).

5. Карточка объекта

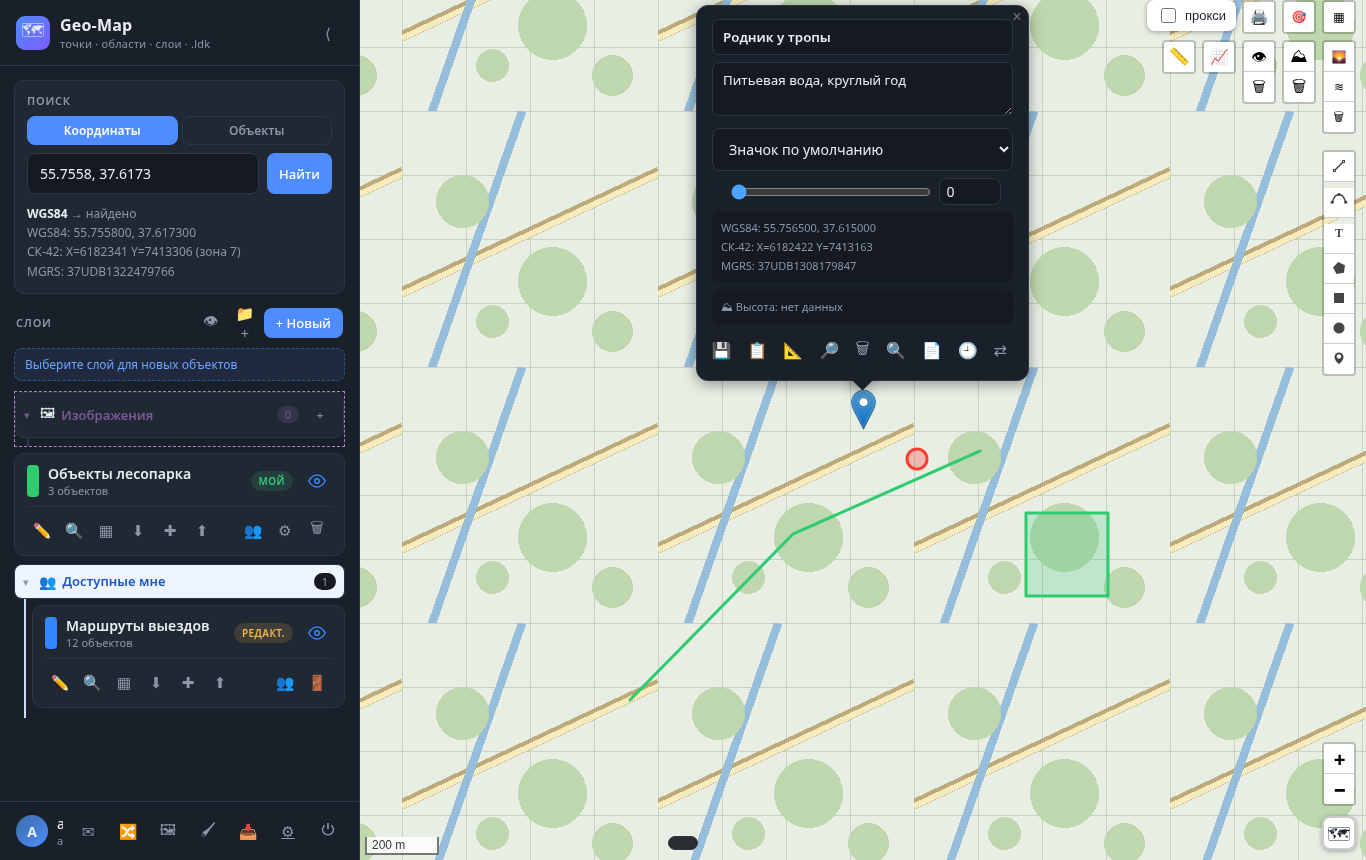

Клик по объекту открывает его карточку. Если объекты перекрываются, предлагается выбрать нужный из списка. В карточке можно переименовать объект, сменить значок, посмотреть координаты и высоту, а также выполнить действия: сохранить, скопировать, измерить, построить зону видимости отсюда, удалить, перейти, открыть отдельную страницу объекта (с фото и комментариями), посмотреть историю изменений и перенести в другой слой.

6. Слои и таблица объектов

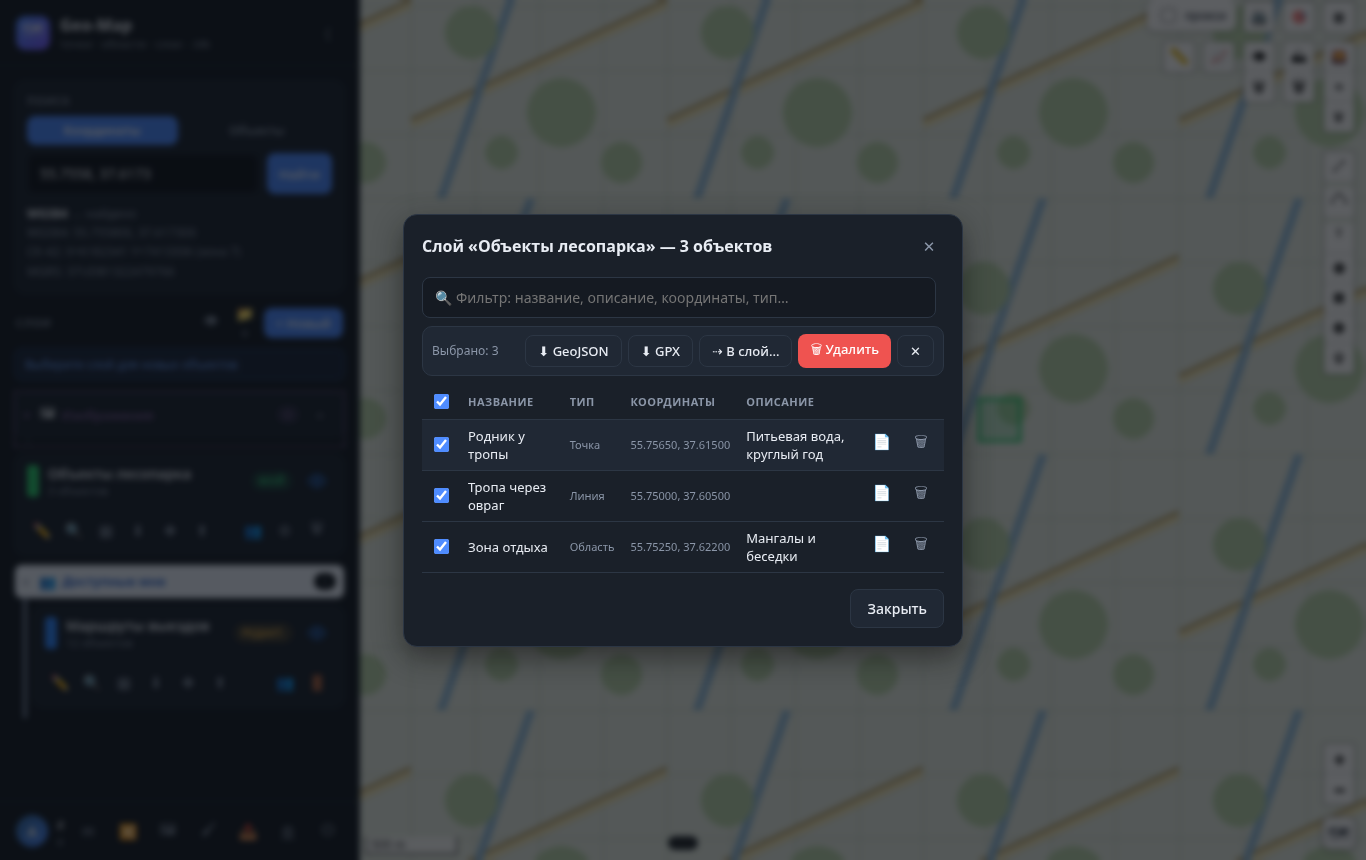

Каждый слой — это набор объектов с цветом и правами доступа (владелец, редактирование, просмотр). Кнопка ▦ у слоя открывает таблицу объектов:

• фильтр — живой поиск по названию, описанию, координатам и типу;
• чекбоксы — выбор нескольких объектов (в шапке — «выбрать все» с учётом фильтра);
• массовые действия — скачать выбранные в GeoJSON/GPX, перенести или скопировать в другой слой, удалить;
• клик по строке приближает карту к объекту.

Кнопки слоя: ✏️ активный слой для новых объектов, 🔍 приблизить к объектам, ⬇ экспорт, ⬆ импорт, 👥 доступ, ⚙ настройки, 🗑 удаление.

7. Импорт и экспорт

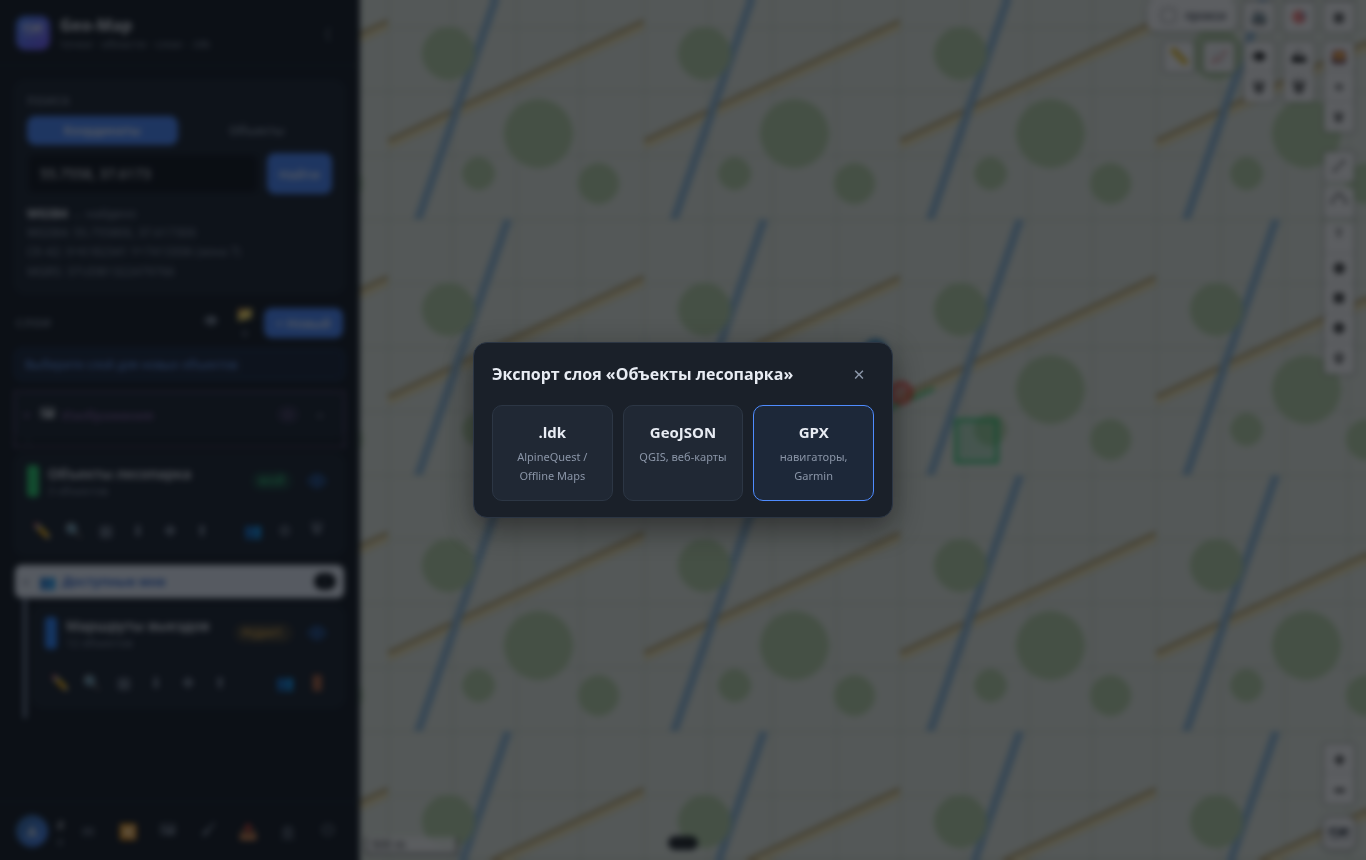

Экспорт .ldk совместим с AlpineQuest «один в один» по координатам (СК-42 по ГОСТ Р 51794-2008). Импорт GeoJSON/KML выполняется в браузере: файлы до 20 МБ, до 5000 объектов за раз.

8. Аналитика: высоты, зоны видимости, рельеф

• Высота в точке — показывается в контекстном меню и карточке объекта.
• Профиль высот — сечение рельефа вдоль линии с перепадом высот.

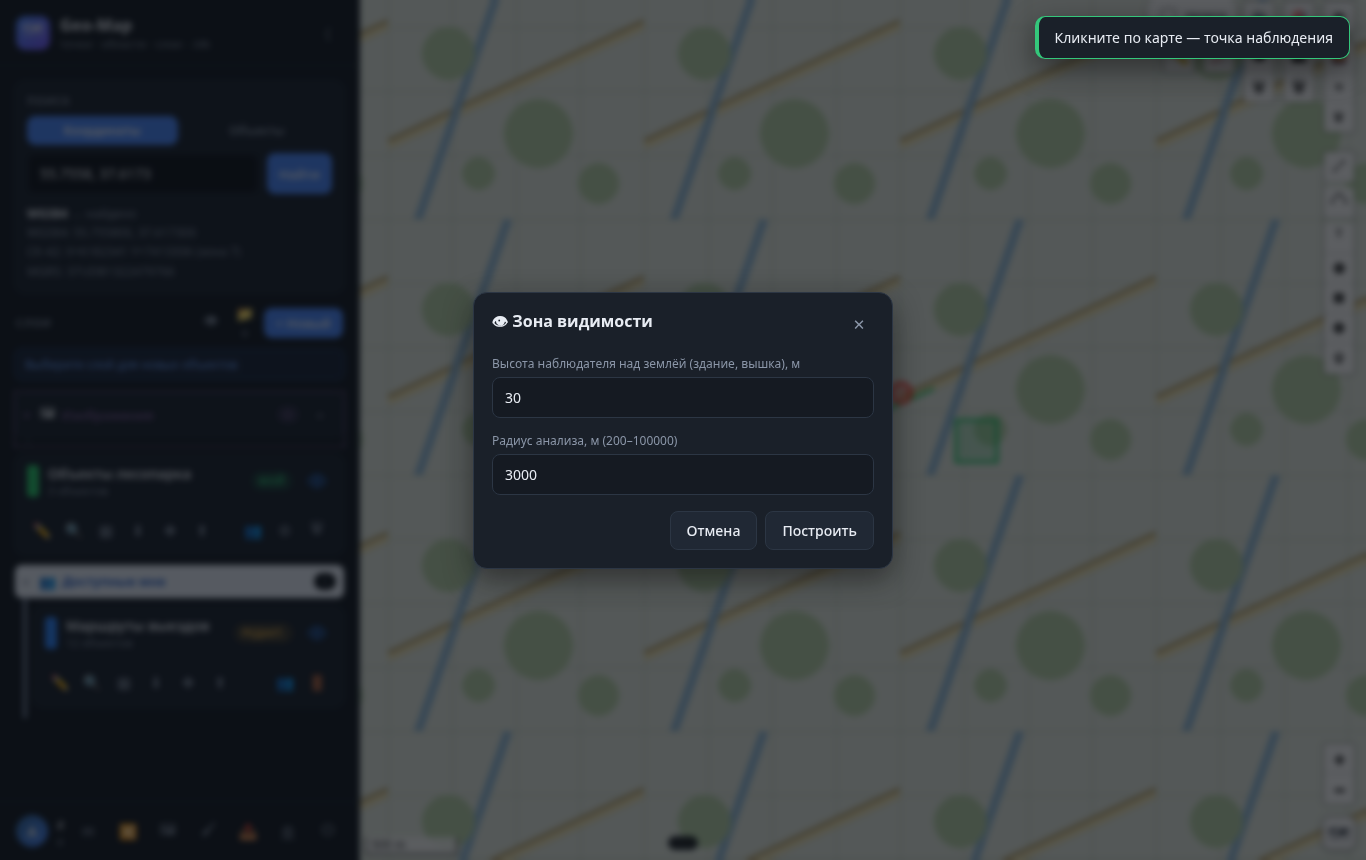

• Зона видимости 👁 — растр зон, закрытых рельефом, от точки наблюдателя с учётом кривизны Земли и рефракции; радиус от 200 м до 100 км.
• Экстремумы — самая высокая и самая низкая точки видимой области.
• Рельеф — окраска крутизны склонов и изолинии (горизонтали) по текущей области.

9. Привязка изображений и собственные тайловые карты

Привязка изображений (кнопка 🖼): наложите скан карты или план на местность — по углам прямоугольника или свободно по 4 углам (перспектива). Настраиваются прозрачность и диапазон масштабов отображения. Привязанное изображение выгружается в ZIP с файлом калибровки OziExplorer (.map), который AlpineQuest сам конвертирует в свой формат.

10. Офлайн-режим и установка на телефон

Сайт является PWA-приложением: в браузере телефона выберите «Добавить на главный экран» — появится иконка Geo-Map. Просмотренные тайлы кэшируются и доступны без сети. Офлайн-слои (кнопка 📴 в панели) хранят объекты прямо в браузере: работайте без связи, а затем перенесите слой на сервер кнопкой ⇪, когда появится сеть.

11. Командная работа: группа, участники, роли

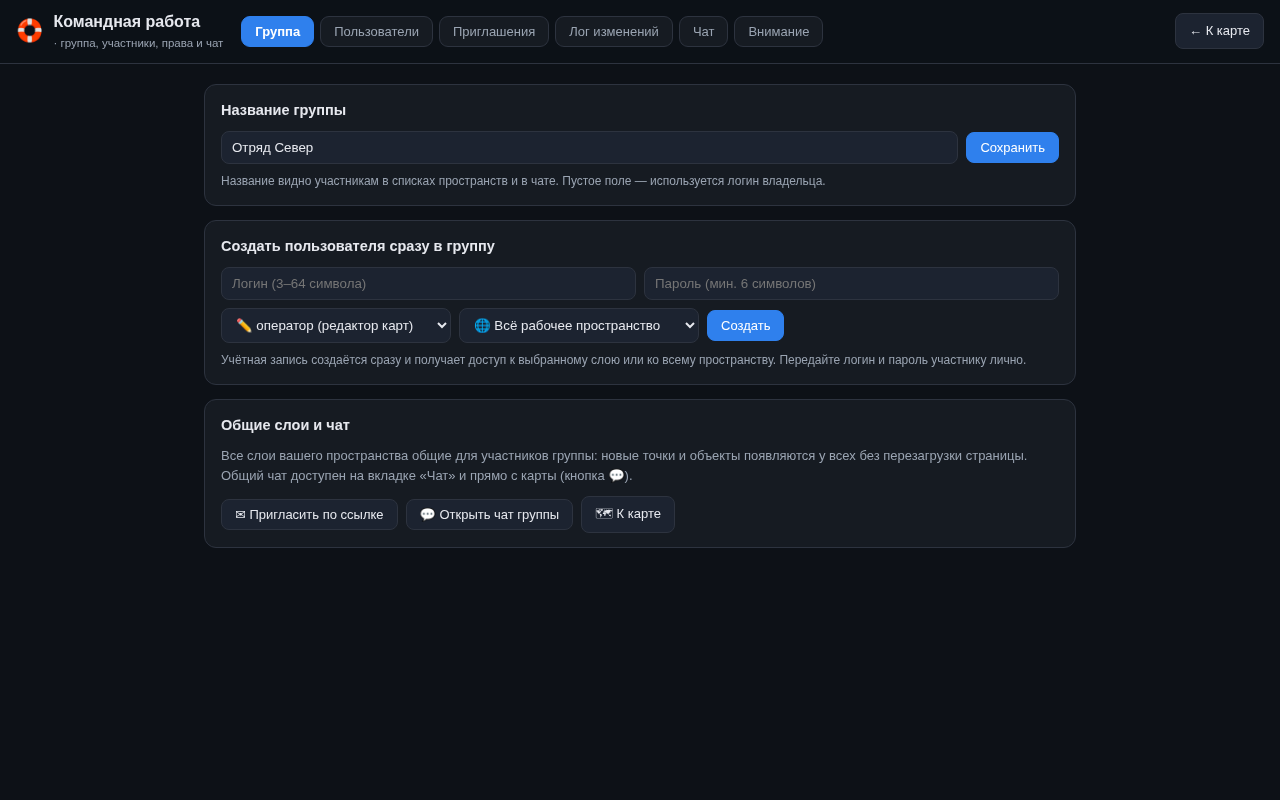

Командная работа отделена от самостоятельной: вся настройка группы живёт на отдельной странице «🛟 Командная работа» (кнопка 👥 в шапке панели или блок в сайдбаре). Если группы нет — интерфейс карты ничем не отличается, работайте как раньше.

Роли участников:

12. Чат и совместная работа в реальном времени

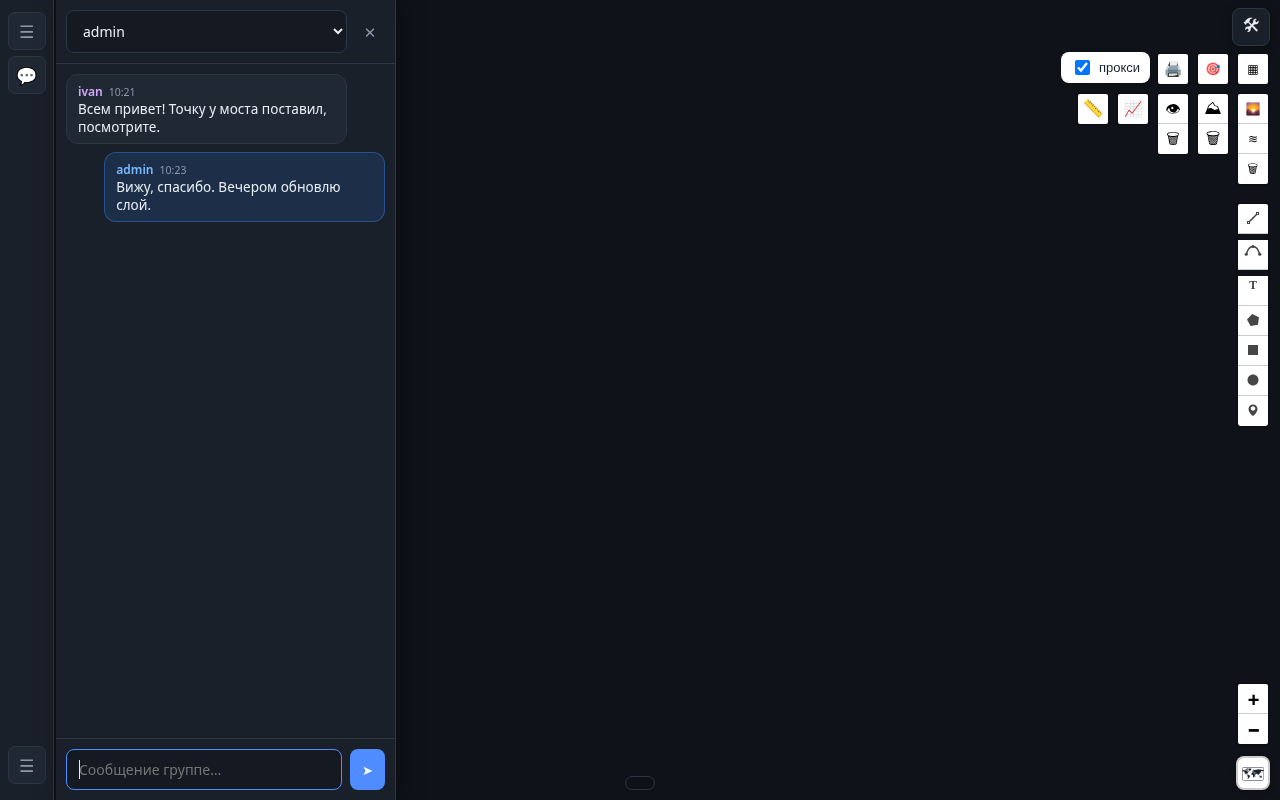

• Чат на главном экране — кнопка 💬 в шапке панели открывает чат поверх карты; боковое меню сворачивается. Если пришло сообщение, пока панель закрыта, на кнопке загорается точка.
• Новые объекты появляются у всех без перезагрузки: участник поставил точку — остальные видят её на карте в течение нескольких секунд.
• Уведомления-попапы сверху: о новом объекте или событии всплывает карточка вверху экрана — нажмите на неё, и карта приблизится к месту.

13. События «Внимание!»

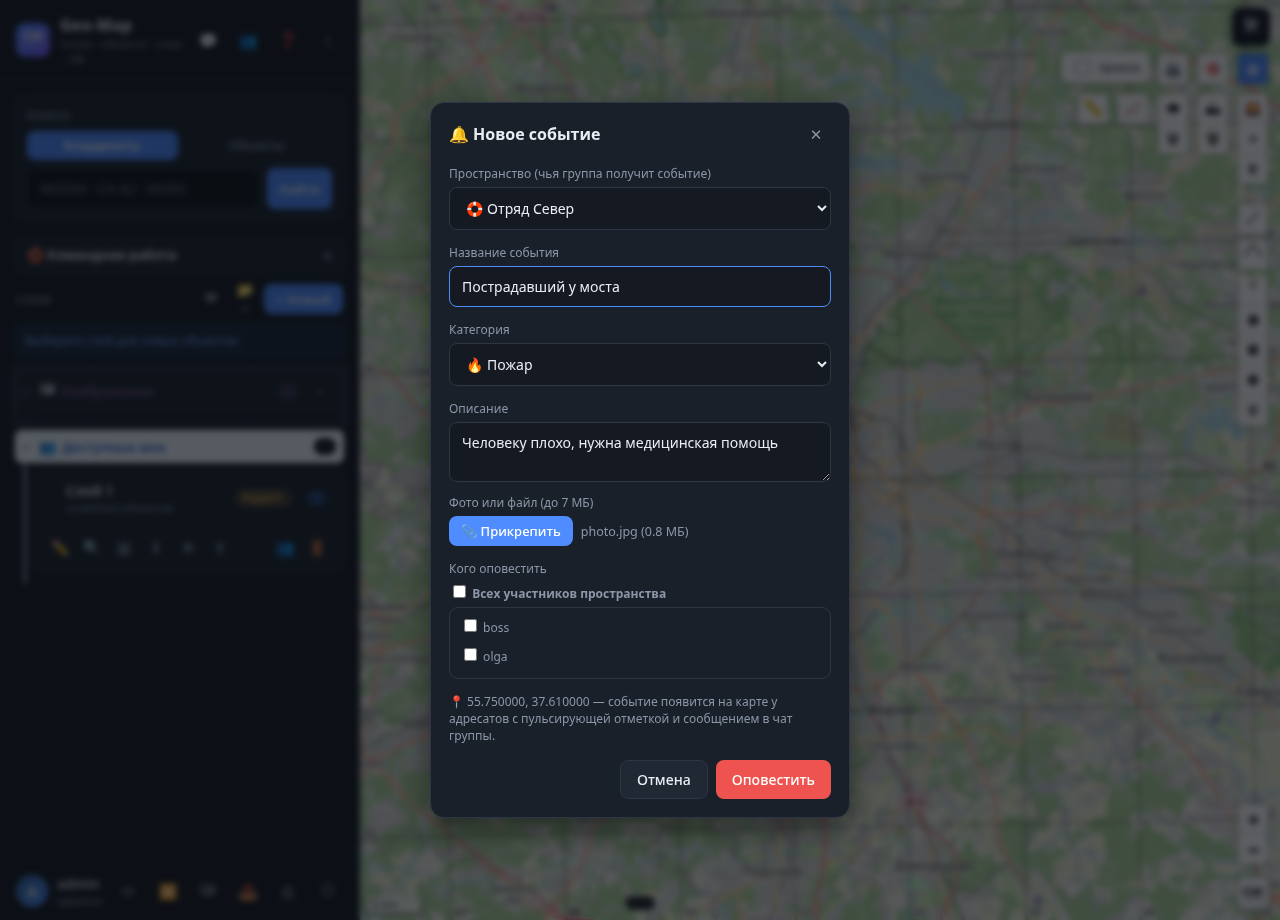

Событие — это срочное оповещение группы, а не точка на слое. Создаётся из контекстного меню карты («🔔 Создать событие»): укажите название, категорию и кого оповестить — всех или отдельных участников.

• Пространство: если вы состоите в группе, в диалоге есть выбор, куда отправить событие — в группу или в личное пространство. По умолчанию выбрана группа, так что участник группы оповещает именно группу, а не только себя.
• Описание и вложение: к событию можно добавить развёрнутое описание и приложить фото или файл (PDF, документы, GPX/KML, аудио, видео). Вложение видно в попапе события: фото открывается прямо на карте, файл — по ссылке. Максимальный размер вложения задаёт администратор: админка → «🚨 События» → «Макс. размер вложения».
• У адресатов событие появляется пульсирующим значком на карте и баннером сверху; звучит сигнал.
• Категории (название, значок-эмодзи, цвет) и статусы закрытия задаёт администратор в админке на вкладке «🚨 События» — там же клавиатура эмодзи для значков.
• Любой участник группы может закрыть событие для всех со статусом («Обработано», «Не подтвердилось»…) — запись об этом уходит в чат; либо отключить оповещение только у себя (🔕).
• События живут 24 часа и затем исчезают с карты сами. Список активных — на вкладке «Внимание» в командной работе.
